Encodage des DataMatrix

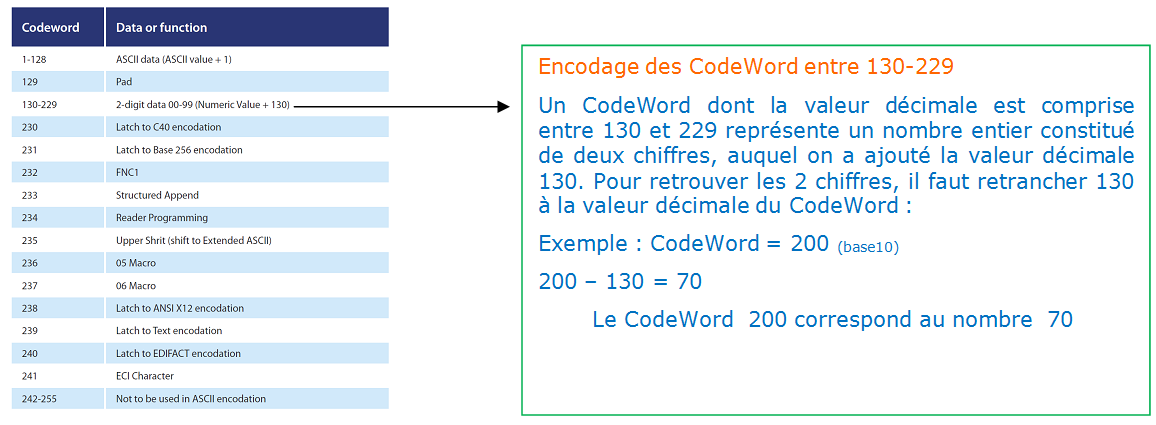

Les normes définissant les DataMatrix imposent un encodage. Le type d'encodage utilisé se déduit de la valeur décimale du CodeWord, voici un tableau synthèse et un exemple:

L'exemple encadré vous explique la démarche d'encodage d'un nombre décimal compris entre 0 et 99.

On veut placer le nombre 70 dans un code Word:

1: on encode d'abord le nombre en lui ajoutant 130: ainsi 70 devient 70+130 = 200.

2: on transcode ensuite 200 en binaire: 200 base 10 => 1100 1000 base2

3: On place le nombre binaire obtenu 1100 1000 dans le CodeWord choisi.

Codage en python

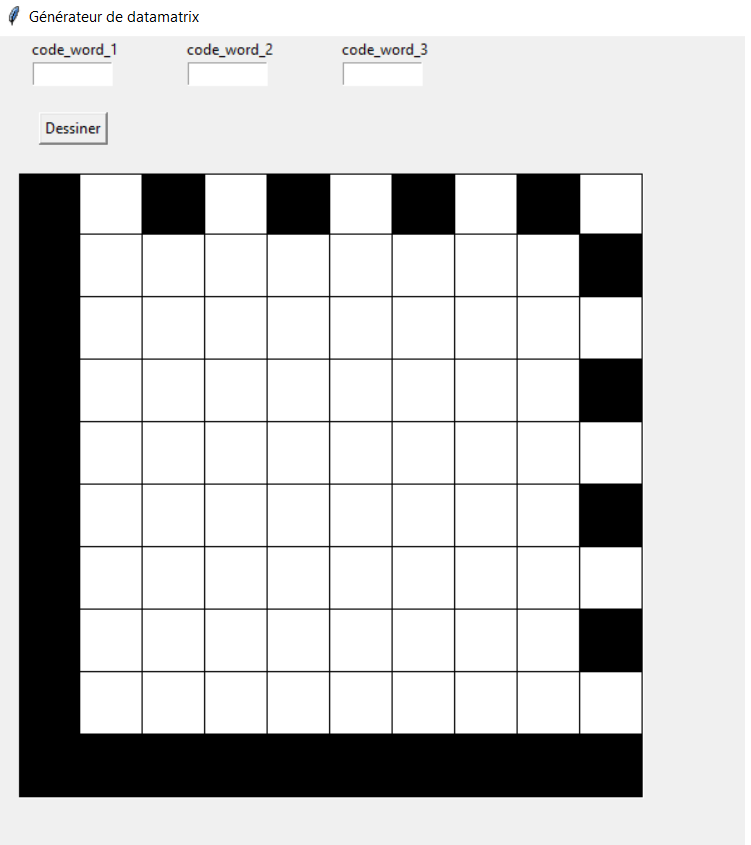

Dessiner une grille dans un canevas:

from tkinter import messagebox, Entry, Label, Button, Tk, END, Canvas

def dessine_matrice():

# récupérera le contenu des champs de saisies et dessine matrice

pass

# création d'un objet fenêtre

fen = Tk()

# fenêtre de 1000 pixels de large et 700 de haut

fen.geometry("1000x700")

# titre de la fenêtre

fen.title("Générateur de datamatrix")

# empêcher de redimensionner la fenêtre en largeur et hauteur

fen.resizable(width=False, height=False)

# création des champs de saisie positionnés avec grid

# ligne vide

lbl_espace0 = Label(fen, text=' ').grid(row=0, column=0)

# ligne champs texte code_word1

lbl_nombre1 = Label(fen, text=' code_word_1').grid(row=0, column=1)

# ligne vide

lbl_espace0 = Label(fen, text=' ').grid(row=0, column=2)

# ligne champs texte code_word2

lbl_nombre2 = Label(fen, text=' code_word_2').grid(row=0, column=3)

# ligne vide

lbl_espace0 = Label(fen, text=' ').grid(row=0, column=4)

# ligne champs texte code_word3

lbl_nombre3 = Label(fen, text=' code_word_3').grid(row=0, column=5)

# ligne vide

lbl_espace0 = Label(fen, text=' ').grid(row=0, column=6)

# Les zones de saisies

zone_de_saisie1 = Entry(fen, width=10)

zone_de_saisie1.grid(row=1, column=1)

zone_de_saisie2 = Entry(fen, width=10)

zone_de_saisie2.grid(row=1, column=3)

zone_de_saisie3 = Entry(fen, width=10)

zone_de_saisie3.grid(row=1, column=5)

lbl_trier = Label(fen, text=' ').grid(row=2, column=1)

# ajout du bouton Dessiner qui déclenche l'appel de la fonction dessine_matrice

mon_bouton_bulle = Button(fen, text='Dessiner',command= dessine_matrice)

mon_bouton_bulle.grid(row=3, column=1)

lbl_espace0 = Label(fen, text=' ').grid(row=4, column=0)

# canevas de 500 pixels par 500 pixels ( zone de dessin de la matrice)

c = Canvas(fen, width="500", height="500", bg='white')

# positionnement du canvas dans fenêtre

c.grid(row=5, column=1, rowspan=10, columnspan=10, sticky='NW')

# tour canevas

c.create_rectangle( 2, 2, 500, 500, width=1, fill='white')

# dessin de la grille

for x in range(10):

#traits verticaux noirs

c.create_line(x*50, 2, x*50,500, width=1, fill='black')

# carrés noirs de la première ligne

if x*100 < 500:

c.create_rectangle( x*100, 0, 50 + x*100 , 50, width=1, fill='black')

for y in range(10):

#traits horizontaux noirs

c.create_line( 2, y*50, 500, y*50, width=1, fill='black')

# carrés noirs de la dernière colonne

if y*100 < 450:

c.create_rectangle(450, y*100 + 50 , 500, y*100 + 100, width=1, fill='black')

# tour noir première colonne et dernière ligne

c.create_rectangle( 0, 0, 50, 500, width=1, fill='black')

c.create_rectangle( 0, 450, 500, 500, width=1, fill='black')

# abonnement de la fenêtre aux messages de Windows

fen.mainloop()

Récupérer les données dans les champs de saisie et calcul des codewords

try:

liste = []

# recuperation-conversion en nombre entier-ajout dans une liste

nombre1 = int(zone_de_saisie1.get())

liste.append(nombre1)

nombre2 = int(zone_de_saisie2.get())

liste.append(nombre2)

nombre3 = int(zone_de_saisie3.get())

liste.append(nombre3)

nombre4 = int(zone_de_saisie4.get())

liste.append(nombre4)

print("la liste vaut", liste)

except:

# effacement des champs si erreur de saisie

zone_de_saisie1.delete(0, END)

zone_de_saisie2.delete(0, END)

zone_de_saisie3.delete(0, END)

zone_de_saisie4.delete(0, END)

messagebox.showinfo("Information", "vous devez entrer des nombres entiers")

Fonction Reed Salomon ( création des octets de vérification)

from tkinter import messagebox, Entry, Label, Button, Tk, END, Canvas

# liste des données saisies dans les champs

liste = []

# algorithme de reed Salomon pour codes erreurs

def reed_Salomon(liste_3_codewords):

# sequence A^i dans GF(256)

PP = 301

A = [0]*256;

A[0]=1;

for i in range(1,256):

A[i] = A[i-1] << 1

if A[i] > 255:

A[i] ^= PP

# table Multiplication : A^i * A^j = A^(i+j)

n=256

mul = [[0] * n for _ in range(n)]

for j in range(256):

for i in range(256):

mul[A[i]][A[j]] = A[(i+j) % 255]

#print(mul)

# coeffcient du polynome générateur

G = [1,62,111,15,48,228]

# degré du polynome de correction

d = len(G) -1

# 3 premiers codewords

#entree = [142, 164, 186]

#entree(x) = Q(x)*G(x) + R(x)

#fabrication de RX par division longue

R = liste_3_codewords.copy()

R.append(0)

#print(R)

for j in range(len(liste_3_codewords)):

q = R[0]

#print("q=", q)

for i in range(d):

R[i] = R[i+1] ^ mul[q][G[i+1]]

#print(R)

if j+d+1 < len(liste_3_codewords):

R[d] = liste_3_codewords[j+d+1]

else:

R[d] = 0

# R = Arrays.copyOf(R, d); // keep first d digits or R

R = R[:5]

return R

# fonction de récupération des champs et calcul des codewords

def ajout_liste():

try:

global c

nombre1 = int(zone_de_saisie1.get())

liste.append(nombre1)

nombre2 = int(zone_de_saisie2.get())

liste.append(nombre2)

nombre3 = int(zone_de_saisie3.get())

liste.append(nombre3)

# calcul des 3 codewords demandés

codeword1 = nombre1 + 130

codeword2 = nombre2 + 130

codeword3 = nombre3 + 130

liste_3_codewords = [codeword1,codeword2, codeword3]

print("les codewords demandés:", liste_3_codewords)

# calcul des 5 codewords de contrôle erreurs avec la fonction reed_Salomon(...)

liste_5_codewords = reed_Salomon(liste_3_codewords)

print("les codewords de correction d'erreur:", liste_5_codewords)

# dessin d'une case noire

c.create_rectangle( 150, 200, 100, 150, width=1, fill='black')

except:

zone_de_saisie1.delete(0, END)

zone_de_saisie2.delete(0, END)

zone_de_saisie3.delete(0, END)

zone_de_saisie4.delete(0, END)

messagebox.showinfo("Information", "vous devez entrer des nombres entiers")

# définition de la fenêtre

fen = Tk()

fen.geometry("1000x700")

fen.title("Générateur de datamatrix")

fen.resizable(width=False, height=False)

lbl_espace0 = Label(fen, text=' ').grid(row=0, column=0)

lbl_nombre1 = Label(fen, text=' code_word_1').grid(row=0, column=1)

lbl_espace0 = Label(fen, text=' ').grid(row=0, column=2)

lbl_nombre2 = Label(fen, text=' code_word_2').grid(row=0, column=3)

lbl_espace0 = Label(fen, text=' ').grid(row=0, column=4)

lbl_nombre3 = Label(fen, text=' code_word_3').grid(row=0, column=5)

zone_de_saisie1 = Entry(fen, width=10)

zone_de_saisie1.grid(row=1, column=1)

zone_de_saisie2 = Entry(fen, width=10)

zone_de_saisie2.grid(row=1, column=3)

zone_de_saisie3 = Entry(fen, width=10)

zone_de_saisie3.grid(row=1, column=5)

lbl_trier = Label(fen, text=' ').grid(row=2, column=1)

mon_bouton_bulle = Button(fen, text='Dessiner',command=ajout_liste)

mon_bouton_bulle.grid(row=3, column=1)

lbl_espace0 = Label(fen, text=' ').grid(row=4, column=0)

# canevas de 500 pixels par 500 pixels

c = Canvas(fen, width="500", height="500", bg='white')

# positionnement canvas dans fenêtre

c.grid(row=5, column=1, rowspan=10, columnspan=10, sticky='NW')

# tour canevas en noir

c.create_rectangle( 2, 2, 500, 500, width=1, fill='white')

# grille pour dessiner le datamatrix

for x in range(10):

# traits verticaux noirs

c.create_line(x*50, 2, x*50,500, width=1, fill='black')

# carrés noirs de la première ligne

if x*100 < 500:

c.create_rectangle( x*100, 0, 50 + x*100 , 50, width=1, fill='black')

for y in range(10):

# traits horizontaux noirs

c.create_line( 2, y*50, 500, y*50, width=1, fill='black')

# carrés noirs de la dernière colonne

if y*100 < 450:

c.create_rectangle(450, y*100 + 50 , 500, y*100 + 100, width=1, fill='black')

# tour noir première colonne et dernière ligne

c.create_rectangle( 0, 0, 50, 500, width=1, fill='black')

c.create_rectangle( 0, 450, 500, 500, width=1, fill='black')

# affichage fenetre et prise en compte des messages Windows

fen.mainloop()
