Protocoles TCP-IP
On appelle protocole de communication, les règles permettant l’échange des informations sur les réseaux.
TCP/ IP est le nom donné à la série de protocoles qui permettent d’échanger des informations sur internet.
- Le protocole de transmission et contrôle : TCP
Les appareils d'un réseau informatique sont numériques, ils échangent des informations numériques (des séries de bits).
Les informations numériques sont découpées en plusieurs paquets d’octets pour leur transport. Pour être précis 1500 octets par paquet.

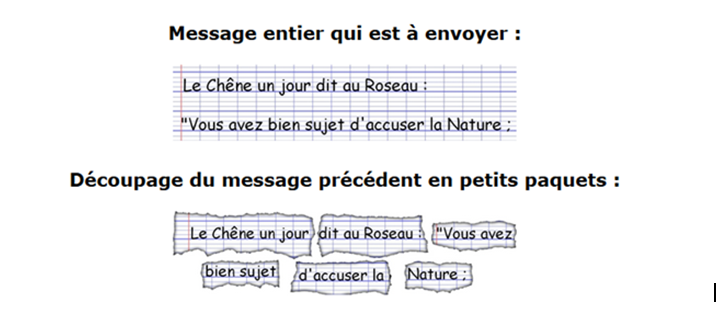

Le logiciel du protocole TCP du côté de l'envoyeur assure le découpage en petits paquets , la reconstitution des paquets sur la machine du côté réception est assurée par le logiciel du protocole TCP côté destinataire. En cas de perte de petits paquets, le logiciel redemande le paquet manquant. Principe imagé :

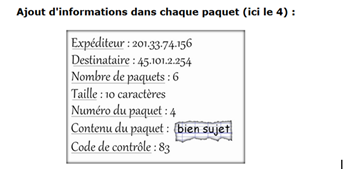

Chaque petit paquet est numéroté et contient des informations comme l'adresse IP de l'envoyeur, l'adresse IP du destinataire, le nombre total de petits paquets et un code de contrôle qui permet au destinataire de vérifier si le paquet n’est pas corrompu.
TCP est chargé de contrôler la transmission ( son début, sa fin) et de distribuer l’information une fois reconstituée à l’application concernée (un navigateur web, un logiciel de lecture de vidéo, etc..). Pour identifier les applications ( les programmes informatiques), TCP leur attribue un numéro appelé le port TCP.
Le numéro de port TCP identifie l'application émettrice ou destinataire des données ( chrome, Firefox, VLC, etc..) sur l'appareil numérique. L'appareil lui même ( smartphone, ordinateur, serveur..) est identifié sur le réseau par son adresse IP.
- Le protocole IP ( identification et routage)
Le protocole IP est chargé d'identifier les appareils sur un réseau et de trouver la route pour leur acheminer les données à travers divers réseaux ( cas d'internet).
Pour identifier les appareils, le protocole IP utilise leur adresse IP.
Une adresse IP comporte deux parties:
- une partie identifie le réseau auquel appartient l'appareil.
- une partie identifie l’appareil lui même, ce que l’on appelle l’Hôte du réseau (smartphone, imprimante, webcam, ordinateurs, etc..).

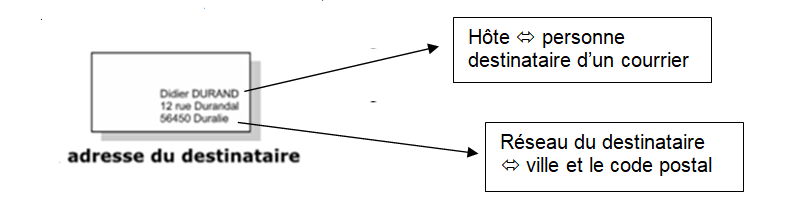

Analogie avec du courrier:
Dans les appareils numériques, une adresse IP est un nombre binaire de 32 bits ( en norme IPV4). Pour éviter d'avoir à manipuler la version binaire, les humains utilisent la notation décimale pointée. Cette notation consiste à découper l'adresse IP en quatre blocs de huit bits, chaque bloc est ensuite converti en un nombre décimal et séparé par un point:
Par exemple l’adresse IP 11001010 00001111 10101010 00000001 donnera 202.15.170.1 en notation décimale pointée.

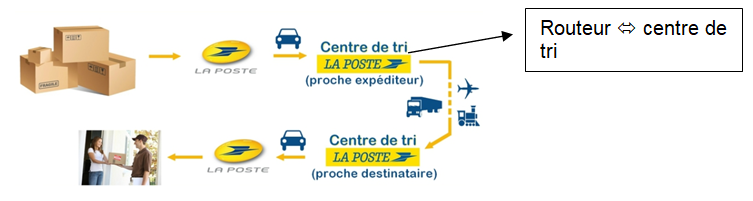

Le routage des informations numériques entre envoyeur et destinataire est une notion complexe et ses détails sortent du cadre de cette formation. Sachez simplement que c’est le rôle des routeurs d’aider le protocole IP à trouver la route vers un destinataire. Un routeur est un appareil d'aiguillage entre segments de réseaux. Le routage imagé avec l'analogie du courrier:

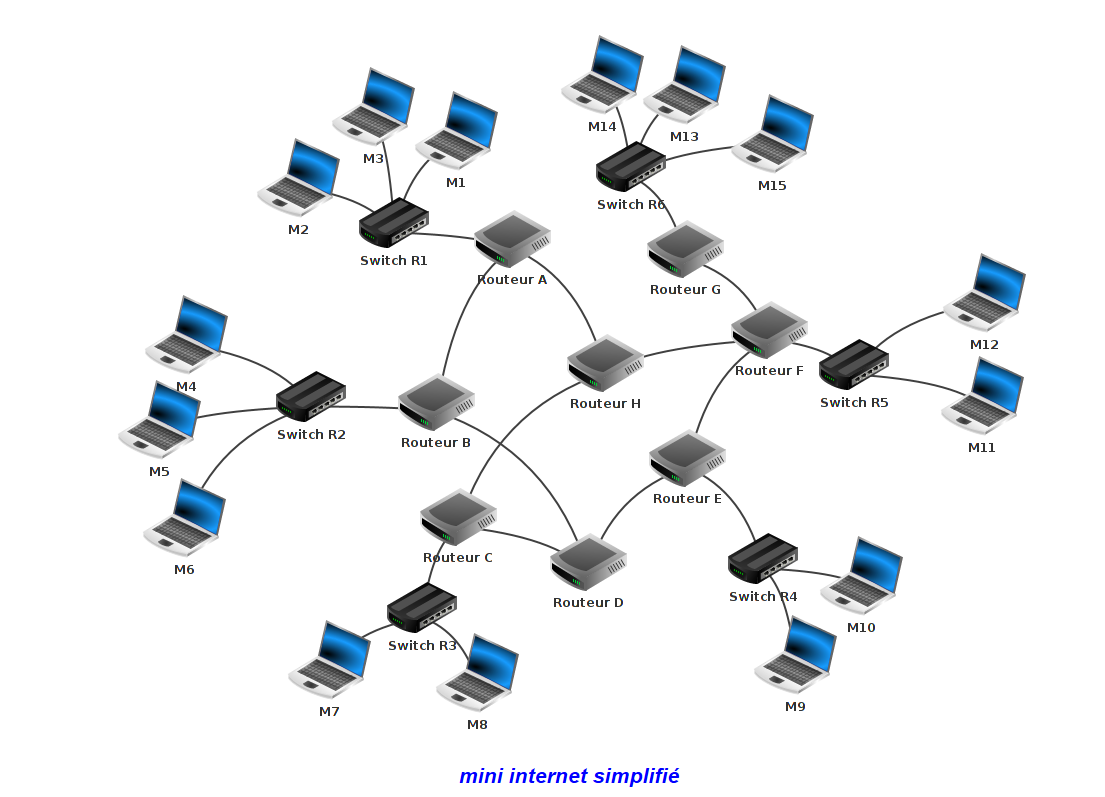

Organisation simplifiée du réseau internet:
Les routeurs dirigent les données entre les divers réseaux, le switch est un aiguilleur au sein d'un même réseau. Par exemple, les informations qui circulent dans le réseau du lycée Fabre sont aiguillées du serveur du lycée vers les ordinateurs par des switchs et des ordinateurs vers internet par le routeur du lycée.
